FPGA通⽤算法
简化MiniLED背光产品研发过程
简化MiniLED背光产品研发过程
提⾼Local Dimming分区控光的处理速度和精度
FPGA的⾼速性能和可编程性，配合威钛光电的强⼤图像预处理
算法，可以⼤⼤提⾼背光分区控光的处理速度和精度。
FPGA Local Dimming
分区控光智能算法
显示驱动板
主板+电源
分区控光智能算法
显示驱动板
主板+电源

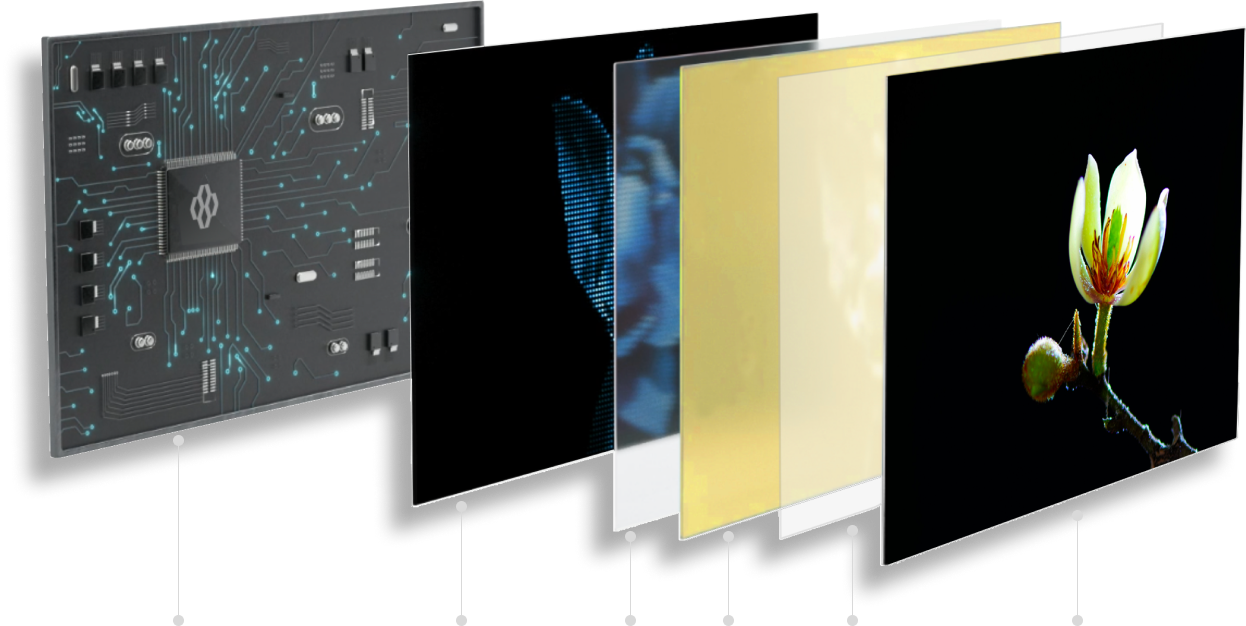

MiniLED背光灯板
COB/POB⼯艺
分区数可灵活定制
COB/POB⼯艺
分区数可灵活定制
扩散板
QD量子点膜
复合增光膜
OC液晶面板
FPGA背光模组更快速、更精准、更灵活

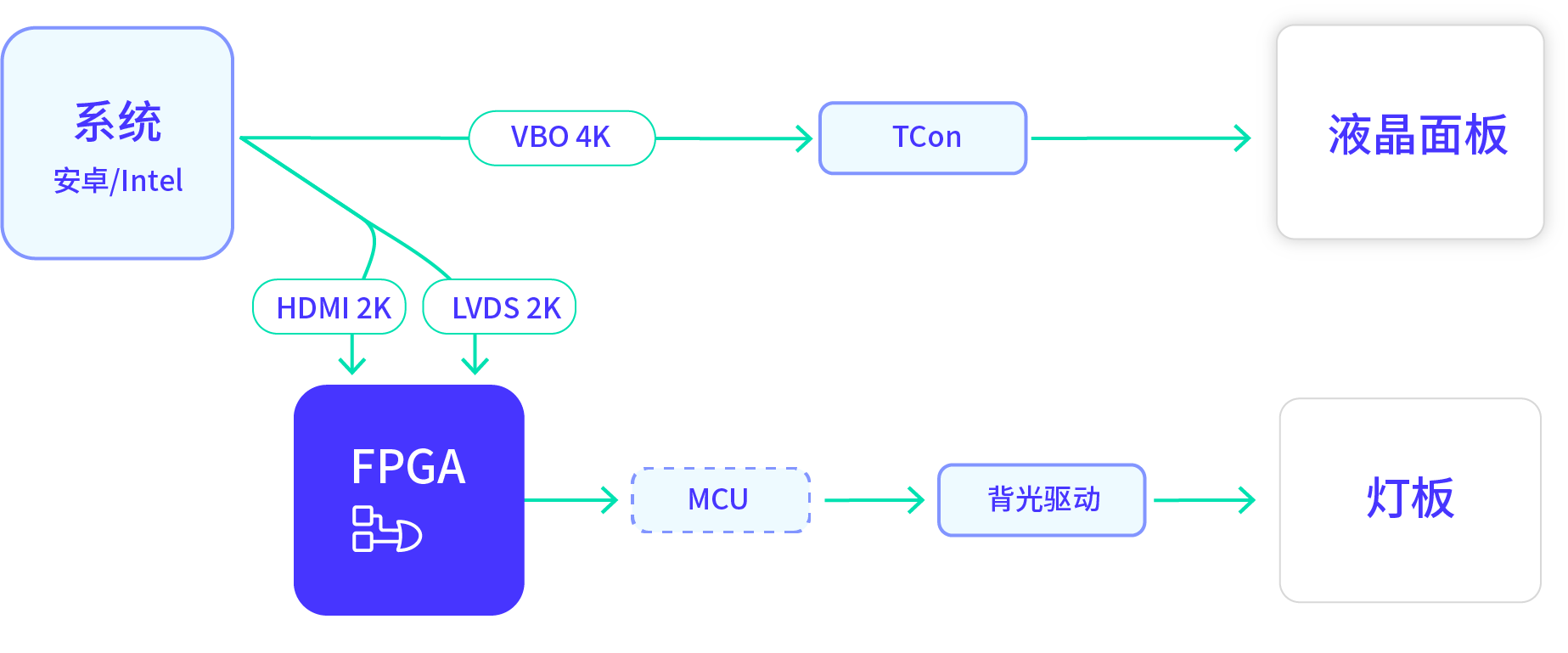

4K 液晶屏 FPGA 算法控制模式说明

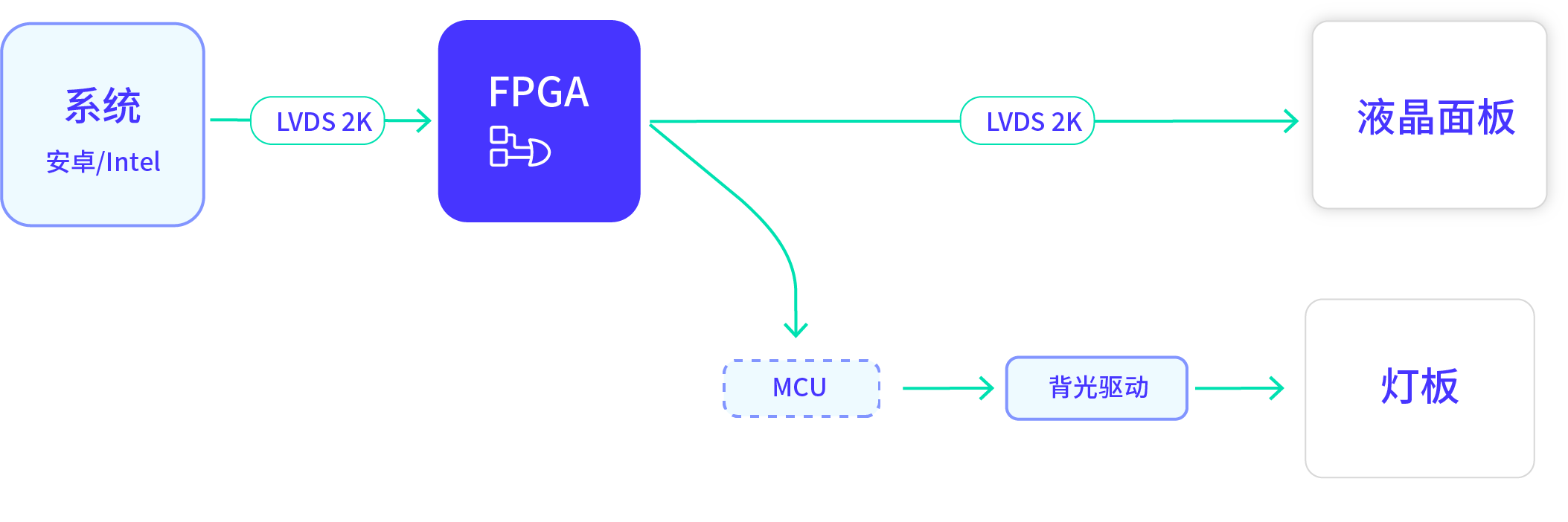

2K 液晶屏 FPGA 算法控制模式说明
FPGA 2K/4K
主控 IC
TCon
不受前端IC影响
可任意调整
可支持多种场景模式
灵活，支持多品牌 C
底层代码和顶层代码皆可灵活调试
仅在调试阶段使用，量产时可去掉
只能被动接收信号，且只有部分主控IC才支持算法
限制严格
出厂即固定模式，无法灵活增加，商务条件苛刻
灵活
底层代码很难维护， 需要IC 原厂修改，商务条件苛刻
必须要
不受前端IC影响
限制严格
出厂即固定模式，无法灵活增加，商务条件苛刻
需针对某一款 OC 特定开发
底层代码很难维护， 需要IC 原厂修改，商务条件苛刻
必须要
FPGA与其他分区控光算法对⽐
前端信号源
分区数限制
多场景应用模式
MCU 单片机
液晶屏的通用性
编程调试难度
对比项
FPGA 2K/4K
主控 IC
TCon
背光控制与 OC 信号分离，理论上适配所有 OC
非常清晰的边缘，极小光晕
/ 重大尺寸电视机
/ 广告机
/ 车载显示屏
/ 拼接屏
/ 广告机
/ 车载显示屏
/ 拼接屏
手机
Pad
笔记本电脑
商显
Pad
笔记本电脑
商显
仅限显示器
显示器
仅限配备有TCon 板的液晶面板产品，大部分中小尺寸 OC 不含 TCon 板无法使用。
确定大规模量产的:
小尺寸电视
小部分笔记本电脑
小尺寸电视
小部分笔记本电脑
光标光晕是 MiniLED 分区控光算法最大的技术难点之一。不同产品的尺寸和分区数各不相同，需要算法芯片底层的精准调控才能有效控制光晕，市场流通的主控IC 算法和 TCon 算法的产品，多少都还存在毛边、抖动、光晕明显的状况。
适用范围和优势领域
理论匹配范围
评定描述
优势产品市场
移动鼠标光标
对比项
FPGA的优势
FPGA是⼀种硬件可重构的体系结构，它的特点是并⾏运算、灵活可 重构，FPGA对于复杂信号的处理性很强，善于处理多维信号
低成本
FPGA 因其结构特点而适用于并行计算， 且以更低的功耗主打能耗比、性价比优势
灵活性
FPGA 最大的特点是可编程性，用户在使用过程中可以通过软件灵活地配置芯片内部的资源，以实现不同的电路功能
并行性
FPGA 每个逻辑单元与周围逻辑单元的连接构造在重编程（烧写）时就已经确定，寄存器和片上内存属于各自的控制逻辑，无需通过指令译码、共享内存来通信，各硬件逻辑可同时并行工作，大幅提升数据处理效率
加速
相较于 ASIC 芯片，FPGA 在项目初期具备短周期、高性价比的优势。 FPGA 具有编程、除错、再编程和重复操作等优点，可实现芯片功能重新配置，是构建原型和开发设计的较快推进的路径之一
